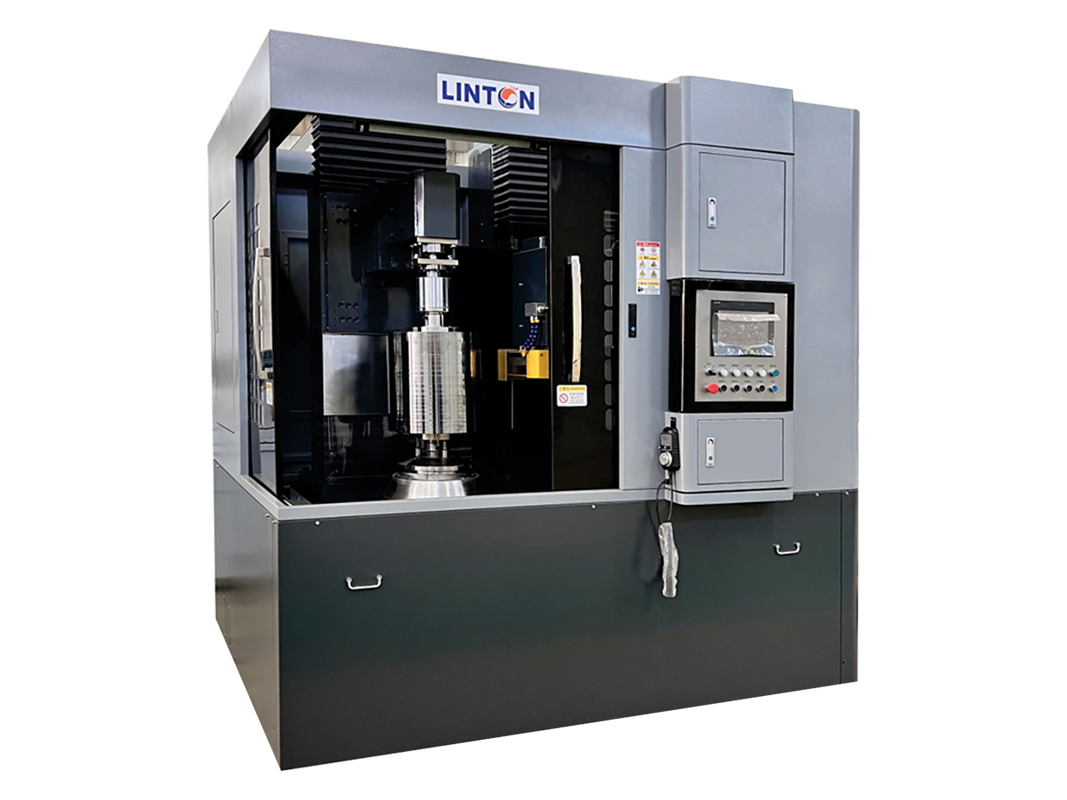

立式布局 箱型结构
用于半导体硅棒加工滚磨环节
产品特点
立式布局，箱型结构
本机床总体布局采用立式布局，头架主轴固定在床身上带动工件作回转，立柱为定梁，固定在床身安装面上，均采用采用箱型结构设计确保足够的刚度与抗振性。
变频驱动
机床的主传动由3kW变频电动机驱动减速机，减速机直连头架主轴从而带动旋转，头架主轴采用多组轴承结构，刚性高、回转精度高，主电机由变频器无极调速，在50HZ主频下，使主轴获得最高120r/min的转速，旋转件均作动平衡，传动效率高、转动平稳。
电动砂轮主轴
砂轮主轴采用电动机驱动，主轴精度高、刚性好、加工效率高、使用寿命长。
半封闭防护
机床的钣金为半封闭式结构，X、Z轴运动均有防护罩。
技术参数
| 被加工件最大断面尺寸 | φ260mm～φ600mm |
| 工件最大高度 | 600mm |
| 工件最大重量 | 400Kg |
| 头架主轴转速 | 1-120r/min，连续可调 |
| 头架主轴电机功率 | 3KW |
| 立式磨头磨架上下升降行程（Z轴） | 660mm |
| 立式磨头磨架左右进给行程（X轴） | 300mm |
| 立式磨头电机功率 | 3kW |
| 立式磨头砂轮直径 | φ350mm |
| 立式磨头砂轮线速度 | 30-40m/s范围可调 |
