伺服驱动稳定

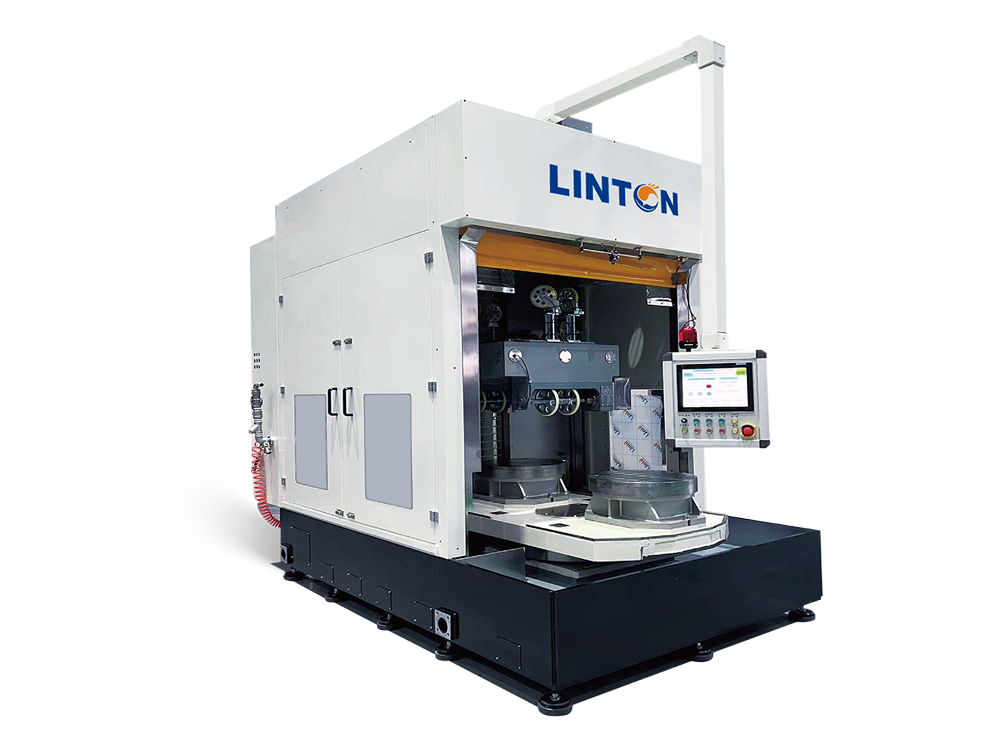

用于蓝宝石晶体加工开方环节
产品特点
双工位分开
回转工作台上布置2个晶托装置，通过转台回转，实现加工工位与上下料工位分开。
高刚性结构
切割头主体支架采用高刚性结构，配置2个主电机驱动，大大提高了加工的稳定性。
伺服驱动稳定
立柱滑台采用伺服驱动，实现上下运动，导轮支架刚性良好，牢固可靠，降低断线风险。
线管理优化
线管理系统成熟稳定，收放线轮在线筒外侧采用碟形弹簧，以一定力度把收放线筒紧固其上。
良好的同心
收放线轮采用锥形定位套形式，最大程度保证了线轮装入时与收放线轴有良好的同心。
切割高效
设备轴间距小，切割速度快，加工效率高，断线率低。
技术参数
| 加工根数 | 1 根 / 刀 |
| 加工规格 | φ ≤ 550mm |
| 加工长度 | ≤ 750mm |
| 钢线速度 | ≤ 30m/s |
| 钢线直径 / 规格 | 0.25~0.42mm/442D, BS60 |
| 平均切割速度 | 5~10mm/min |
| 加工边距范围 | 110~230mm |
| 储线长度 | ≦20KM |
| 切割头空载移动速度 | 0~1500m/min |
| 线网张力范围 | 0~120N |
| 断线率 | ≦1%（排除人为、钢线等非设备原因） |
| 设备总功率 | 59.5kW |
| 设备重量 | 12t |
| 设备外形尺寸(长 x 宽 x 高) | 3800x2100x3855mm |
